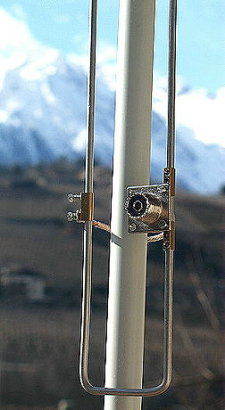

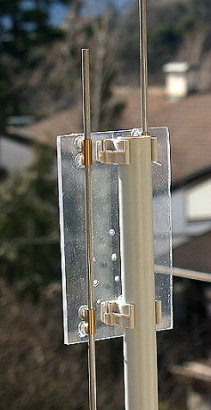

Eine einfache J-Antenne für 144 MHz

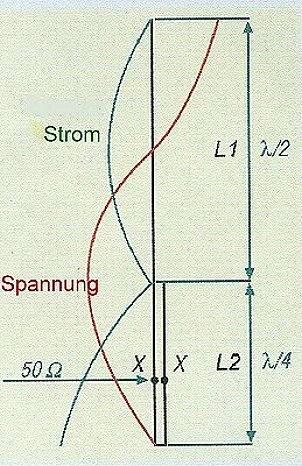

Die Antenne besteht aus einem Strahler Lambda / 2 , der am Ende über eine Lambda /4 Transformationsleitung gespeist wird. Eine kurzgeschlossene Viertelwellenleitung ist an einem Ende hochohmig, an dem anderen niederohmig. Der Gewinn der Antenne ist etwas mehr als 3 dB über einer Groundplane.

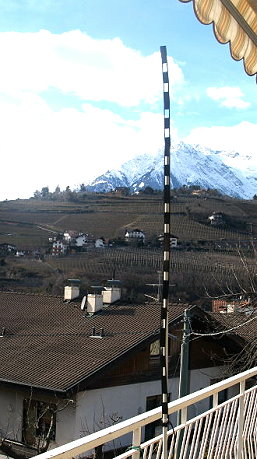

Eine andere J-Antenne 144 MHz

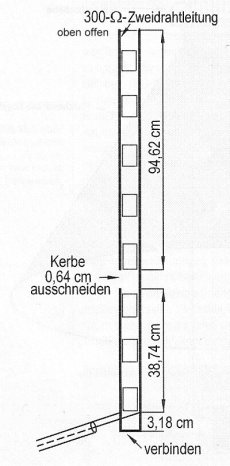

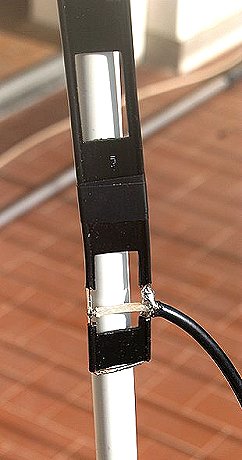

mit 300 Ohm Bandleitung-Wireman
J-Antenne für 70 cm blitzschnell gemacht.
2 Alurohre ,4 mm Durchmesser, Länge 170 mm
und 520 mm.
Die Halterung ist ein Übergang BNC-Bananenstecker.
