Die Moxon-Antenne

wurde von Les Moxon G6XN    entwickelt und

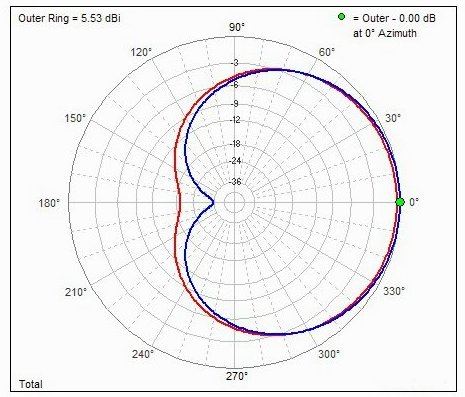

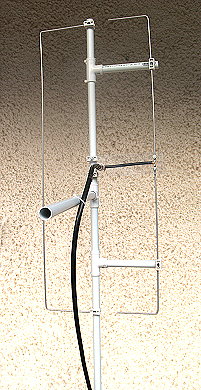

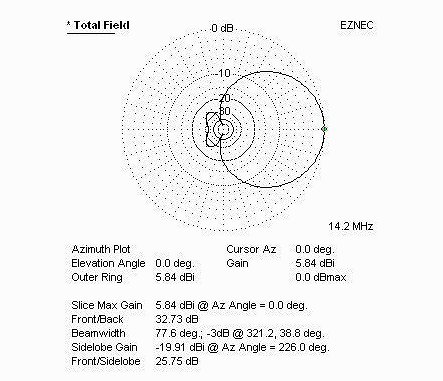

ist eine horizontal oder vertikal arbeitende Einband-Richtantenne mit gutem Gewinn (5.5dBi) und bestem Vor-und Rückverhältnis (25 dB).  Sie entsteht  bildlich aus einer 2- Element Yagi wenn man deren Strahler-bzw.Reflektorenden im Winkel von 90 Grad zueinander biegt.  Die genauen Längenmaße  berechnet man mit einem Programm.

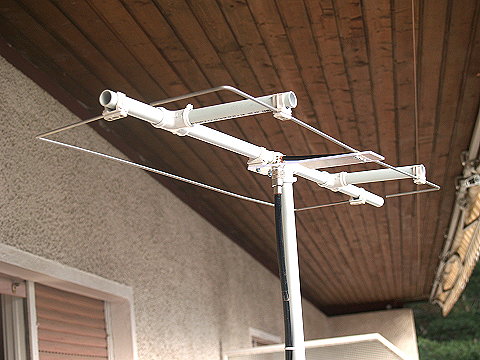

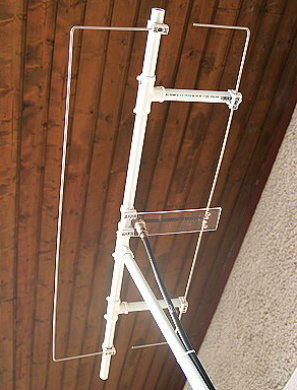

Diese Moxon ist für das 2m Band

Sie hat an die 50 Ohm Impedanz und braucht zur Speisung keinerlei Transformation.
Die Antenmne zeigt eine gute Bandbreite
und ist unkompliziert beim Nachbau.

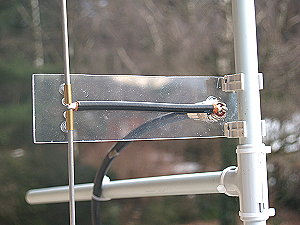

Das Koaxkabel kann direkt am Strahler angeschlossen werden und ein Balun ist nicht erforderlich.

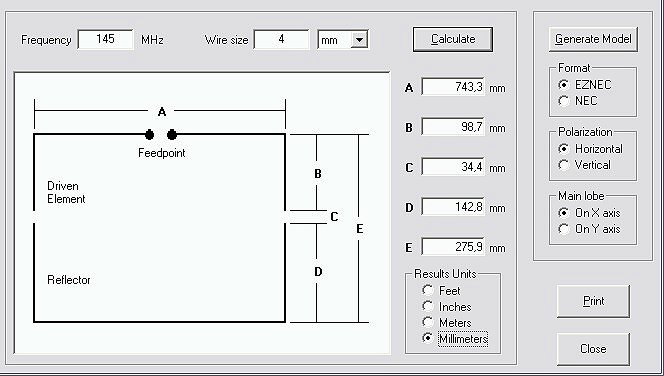

Die Längenmaße für alle Frequenzen berechnet man mit diesem Programm

dann 2x nacheinander auf Ausführen tippen !
